P-channel MOSFET เป็นประเภทของทรานซิสเตอร์ที่ใช้ในการควบคุมการไหลของกระแสไฟฟ้าในวงจรมันเป็นส่วนหนึ่งของตระกูล MOSFET (Metal-oxide-semiconductor Field-Effect-Effect-Effect-Effect-Effect-Effect) ซึ่งใช้กันอย่างแพร่หลายสำหรับการสลับและขยายสัญญาณอิเล็กทรอนิกส์มันควบคุมการไหลของกระแสไฟฟ้าP-channel MOSFET จะเปิด (ให้กระแสกระแส) เมื่อแรงดันไฟฟ้าที่ประตูต่ำกว่าแรงดันไฟฟ้าที่แหล่งกำเนิดมันจะปิด (หยุดการไหล) เมื่อแรงดันเกตเท่ากับหรือสูงกว่าแรงดันไฟฟ้าต้นทาง

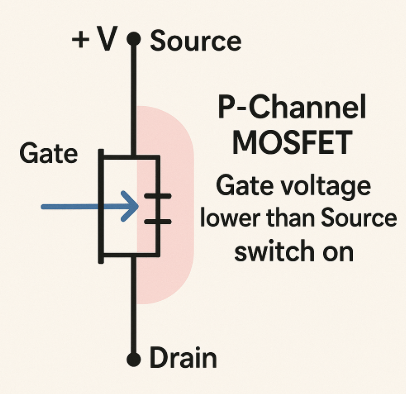

รูปที่ 1: ไดอะแกรมการทำงาน P-channel Mosfet
p-channel mosfet เป็นสวิตช์อัจฉริยะที่ควบคุมว่ากระแสไฟฟ้าไหลในวงจรมันมีสามส่วน: ประตูแหล่งที่มาและท่อระบายน้ำเมื่อประตูอยู่ที่แรงดันไฟฟ้าเท่ากันหรือสูงกว่าแหล่งที่มาสวิตช์จะไม่ปิดและไฟฟ้าไม่สามารถผ่านได้แต่เมื่อแรงดันเกตลดลงและต่ำกว่าแหล่งที่มา (ลบมากขึ้น) สวิตช์จะเปิดและกระแสไฟฟ้าไหลจากแหล่งกำเนิดไปยังท่อระบายน้ำมันเหมือนประตูที่เปิดเฉพาะเมื่อคุณค่อยๆดึงมันไปในทิศทางที่ถูกต้องp-channel mosfets มักจะใช้เพื่อควบคุมกำลังไฟที่ด้านบนของวงจรเช่นเปิดหรือปิดอุปกรณ์

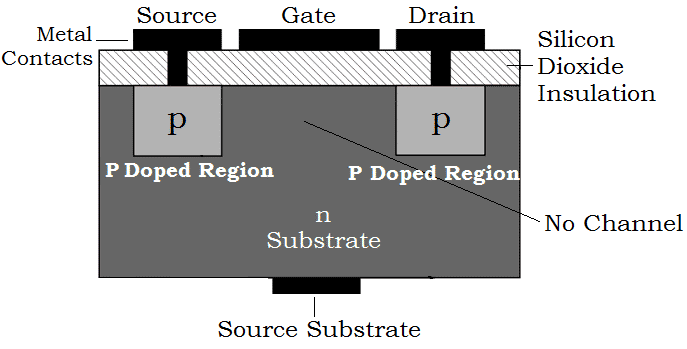

รูปที่ 2: โหมดการเพิ่มประสิทธิภาพ p-channel mosfet
ประเภทนี้จะปิดโดยปกติเมื่อไม่มีแรงดันไฟฟ้าถูกนำไปใช้กับประตูมันจะเปิดเฉพาะเมื่อแรงดันเกตเป็นลบมากกว่าแหล่งที่มามักจะใช้ในการสลับแอปพลิเคชันที่คุณต้องการปิดวงจรตามค่าเริ่มต้น

รูปที่ 3: โหมดการพร่อง p-channel mosfet
ประเภทนี้มักจะเปิดอยู่แม้จะไม่มีแรงดันเกตใด ๆ ก็ตามในการปิดคุณจะต้องใช้แรงดันไฟฟ้าบวกกับประตูมันมีประโยชน์เมื่อกระแสควรไหลเว้นแต่คุณจะตัดสินใจหยุด

รูปที่ 4: mosfet p-channel-mount พื้นผิว
สิ่งเหล่านี้มีขนาดเล็กและกะทัดรัดทำเพื่อการติดตั้งพื้นผิวโดยตรงบน PCBพบได้ทั่วไปในโทรศัพท์แล็ปท็อปและอุปกรณ์อิเล็กทรอนิกส์ประหยัดพื้นที่อื่น ๆ

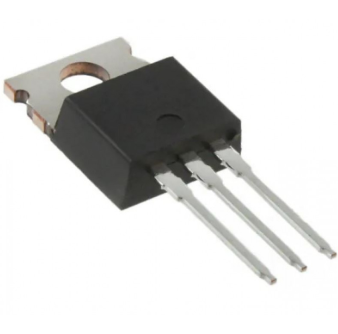

รูปที่ 5: ผ่านช่องทาง p-channel mosfet
เหล่านี้มีขายาวขึ้นและผ่านรูในกระดานง่ายต่อการจัดการโดยเฉพาะในโครงการ DIY และ Prototyping

รูปที่ 6: MOSFET POWER P-Channel
สร้างขึ้นเพื่อจัดการแรงดันไฟฟ้าและกระแสสูงพวกเขาใช้ในไดรเวอร์มอเตอร์ตัวแปลงพลังงานและการสลับด้านสูงสำหรับโหลดหนัก

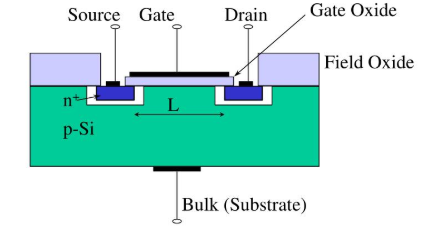

รูปที่ 7: โครงสร้างของ p-channel mosfet
ภาพนี้แสดงให้เห็นว่า mosfet p-channel ถูกสร้างขึ้นภายในชิปอย่างไรส่วนสีเขียวตรงกลางเรียกว่าซิลิกอนชนิด P มันเหมือนกับฐานหรือตัวของสวิตช์ทั้งสองด้านคุณจะเห็นบล็อกสีน้ำเงินสองบล็อกที่มีป้ายกำกับ N+ซึ่งเป็นแหล่งที่มาและท่อระบายน้ำ - พวกเขาช่วยให้กระแสไฟฟ้าไหลเข้าและออก
ตรงกลางมีช่องว่างระหว่างแหล่งกำเนิดและท่อระบายน้ำพื้นที่นี้เรียกว่าช่องและควบคุมโดยสิ่งที่เรียกว่าประตู (แถบสีดำด้านบน)ประตูไม่ได้สัมผัสกับซิลิกอนโดยตรงมันถูกคั่นด้วยชั้นคล้ายแก้วบาง ๆ ที่เรียกว่าประตูออกไซด์ซึ่งทำหน้าที่เหมือนฉนวนกันความร้อน
เมื่อคุณใส่แรงดันลบบนประตูมันจะทำให้เส้นทางสำหรับไฟฟ้าไหลจากแหล่งกำเนิดไปยังท่อระบายน้ำออกไซด์ฟิลด์ที่ด้านข้างช่วยให้ทุกอย่างแยกจากกันและจัดระเบียบเหมือนรั้วในแต่ละด้านส่วนล่างที่มีป้ายกำกับจำนวนมากหรือสารตั้งต้นคือที่โครงสร้างทั้งหมดตั้งอยู่
p-channel mosfets เหมาะอย่างยิ่งสำหรับการสลับด้านบวก (ด้านสูง) ของแหล่งจ่ายไฟซึ่งมักจะง่ายกว่าในการออกแบบวงจรบางอย่าง
พวกเขาเปิดเมื่อประตูถูกดึงต่ำกว่าแหล่งที่มาดังนั้นในหลาย ๆ กรณีคุณไม่จำเป็นต้องใช้วงจรไดรเวอร์เกตพิเศษสำหรับการสลับ
พวกเขาทำงานได้ดีในแอพพลิเคชั่นปัจจุบันต่ำถึงปานกลางเช่นกำลังโหลดหรือเซ็นเซอร์ขนาดเล็ก
ใช้ร่วมกับ N-Channel Mosfets พวกเขาทำให้วงจร H-Bridge เต็มรูปแบบสำหรับการควบคุมมอเตอร์และการสลับพลังงานได้ง่ายขึ้น
P-channel mosfets สามารถใช้เพื่อป้องกันวงจรจากการเชื่อมต่อแรงดันย้อนกลับโดยเฉพาะอย่างยิ่งในอุปกรณ์ที่ใช้พลังงานจากแบตเตอรี่
เนื่องจากตำแหน่งการสลับของพวกเขา (ด้านสูง) บางครั้งพวกเขาสามารถช่วยลดสัญญาณรบกวนแม่เหล็กไฟฟ้า
พวกเขามักจะใช้ในการควบคุมการไหลของพลังงานในอุปกรณ์ที่ใช้พลังงานจากแบตเตอรี่เช่นแล็ปท็อปและโทรศัพท์มือถือ
P-channel mosfets ใช้สำหรับการสลับด้านบวกของแหล่งจ่ายไฟในวงจร DC ทำให้เหมาะสำหรับการควบคุมด้านสูง
พวกเขาปกป้องอุปกรณ์อิเล็กทรอนิกส์โดยการปิดกั้นกระแสไฟฟ้าหากแบตเตอรี่หรือพลังงานเชื่อมต่อผิดวิธี
ในวงจรไดรเวอร์มอเตอร์ H-Bridge จะใช้ p-channel mosfets กับวง N-channel เพื่อควบคุมทิศทางของมอเตอร์
พวกเขาช่วยในการเปิด LED หรือแถบแสงเปิดและปิดจากด้านสูงโดยเฉพาะในระบบยานยนต์และแสง
ใช้เป็นสวิตช์ตัดการเชื่อมต่อเพื่อตัดโหลดออกจากแหล่งจ่ายไฟอย่างเต็มที่เมื่อระบบปิดหรืออยู่ในโหมดสลีป
คุณสามารถตรวจสอบได้ว่า MOSFET P-Channel ทำงานโดยใช้ Digital Multimeter (DMM) หรือไม่เครื่องมือนี้ช่วยวัดสิ่งต่าง ๆ เช่นแรงดันไฟฟ้าความต้านทานและพฤติกรรมไดโอดในการทดสอบนี้เราจะใช้โหมดไดโอดเพื่อดูว่า MOSFET ตอบสนองต่อเงื่อนไขที่แตกต่างกันอย่างไร

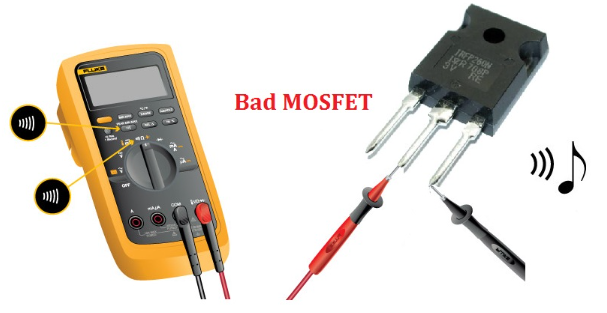

รูปที่ 8: มัลติมิเตอร์ดิจิตอล
•ขั้นตอนที่ 1: ตั้งมัลติมิเตอร์ของคุณ
เริ่มต้นด้วยการเปลี่ยนมัลติมิเตอร์เป็นโหมดไดโอดโหมดนี้มักจะแสดงโดยสามเหลี่ยมที่มีบรรทัดถัดจากมันช่วยให้คุณตรวจสอบได้ว่าชิ้นส่วนภายในของ MOSFET ทำงานได้เหมือนไดโอดหรือไม่ซึ่งมีประโยชน์สำหรับการทดสอบขั้นพื้นฐาน
•ขั้นตอนที่ 2: ระบุพิน
ถัดไปค้นหาว่า PIN ใดคือแหล่งที่มาประตูและระบายน้ำโดยปกติคุณสามารถค้นหาข้อมูลนี้ในแผ่นข้อมูลของส่วนประกอบหรือโดยการค้นหาหมายเลขชิ้นส่วนออนไลน์การรู้ว่าพินใดเป็นสิ่งสำคัญเพื่อให้คุณสามารถวางโพรบของคุณได้อย่างถูกต้อง
•ขั้นตอนที่ 3: ปล่อยประตู
ก่อนการทดสอบสิ่งสำคัญคือการลบประจุไฟฟ้าที่เหลืออยู่ที่ประตูในการทำเช่นนี้ให้สัมผัสทั้งสามพินพร้อมกับวัตถุโลหะหรือใช้นิ้วของคุณ (หากปลอดภัยที่จะทำเช่นนั้น)สิ่งนี้จะรีเซ็ต mosfet เป็นสถานะปกติ
•ขั้นตอนที่ 4: ทดสอบไดโอดร่างกาย
ตอนนี้วางโพรบสีดำบนพินต้นทางและโพรบสีแดงบนพินท่อระบายน้ำคุณควรเห็นการอ่านระหว่าง 0.4V และ 0.7V ซึ่งหมายความว่าไดโอดภายในใช้งานได้หากคุณย้อนกลับโพรบและจอแสดงผลจะแสดง "OL" (Open Loop) นั่นเป็นเรื่องปกติและยืนยันว่าไดโอดกำลังปิดกั้นกระแสในทิศทางอื่น
•ขั้นตอนที่ 5: ตรวจสอบการควบคุมประตู
ในการทดสอบว่าประตูจะควบคุมกระแสไฟฟ้าให้เก็บโพรบสีดำไว้ในแหล่งกำเนิดและแตะพินเกตด้วยโพรบสีแดงเป็นวินาทีเพื่อใช้แรงดันไฟฟ้าตอนนี้วางโพรบสีแดงกลับไปที่ท่อระบายน้ำและตรวจสอบการอ่านหากมัลติมิเตอร์แสดง "OL" นั่นหมายความว่า MOSFET ได้เปิดและตอนนี้ปิดกั้นกระแสตามที่คาดไว้
สิ่งนี้เกิดขึ้นเมื่อประตูสัมผัสกับแรงดันไฟฟ้ามากเกินไปซึ่งจะทำลายชั้นฉนวนบาง ๆ (ออกไซด์) ใต้ประตูเมื่อเลเยอร์นี้หยุดลง MOSFET จะไม่สามารถควบคุมกระแสไฟฟ้าได้อีกต่อไปและอาจเปิดหรือปิดอย่างถาวร
หาก MOSFET จัดการกับกระแสหรือพลังงานมากกว่าที่ได้รับการจัดอันดับมันอาจร้อนเกินไปหากไม่มีการระบายความร้อนที่เหมาะสมหรือการระบายความร้อนความร้อนนี้จะทำลายชิ้นส่วนภายในซึ่งนำไปสู่ความล้มเหลวสัญญาณนี้รวมถึงรอยไหม้หรือรอยแตกในปลอก
แรงดันไฟฟ้าหรือกระแสไฟฟ้าที่เกิดขึ้นอย่างฉับพลันเช่นจากไฟกระชากสามารถเน้นส่วนประกอบภายในของ MOSFET ได้สิ่งนี้อาจทำให้เกิดการลัดวงจรระหว่างแหล่งที่มาระบายหรือประตูทำให้อุปกรณ์หยุดทำงาน
หากแรงดันไฟฟ้าข้าม MOSFET เกินขีด จำกัด สูงสุดมันอาจทำให้เกิดผลหิมะถล่มภายในเซมิคอนดักเตอร์สิ่งนี้ทำลายโครงสร้างภายในและ MOSFET อาจสั้นหรือเปิดอย่างสมบูรณ์
กระแสขนาดเล็ก แต่เพิ่มขึ้นอาจเริ่มรั่วไหลระหว่างประตูและแหล่งที่มาเมื่อเวลาผ่านไปสิ่งนี้มักจะเกิดขึ้นเนื่องจากอายุหรือความเสียหายเล็กน้อยและป้องกันไม่ให้ MOSFET ปิดหรือเปิดอย่างเต็มที่
ความเครียดทางกายภาพเช่นการงอโอกาสในการขายมากเกินไปหรือทิ้งอุปกรณ์สามารถแตกร้าวหรือทำลาย MOSFET ได้แม้แต่รอยแตกเล็ก ๆ ก็สามารถนำไปสู่ความล้มเหลวภายใต้ความร้อนหรือแรงดันไฟฟ้าสูง
p-channel mosfets มีประโยชน์สำหรับการประหยัดพลังงานและการปกป้องวงจรเหมาะสำหรับอุปกรณ์แบตเตอรี่มอเตอร์และไฟหากคุณทำขายหรือซื้อชิ้นส่วนอิเล็กทรอนิกส์ตอนนี้เป็นเวลาที่ดีในการสั่งซื้อ p-channel mosfets เป็นกลุ่มติดต่อเราวันนี้เพื่อเริ่มต้น
เกี่ยวกับเรา
ความพึงพอใจของลูกค้าในทุกครั้ง ความไว้วางใจซึ่งกันและกันและผลประโยชน์ร่วมกัน
เซ็นเซอร์ TMAP - คำจำกัดความและวิธีการทำงาน
2024-05-20
จากทฤษฎีสู่การปฏิบัติ: การใช้ไดโอด Zener สำหรับการป้องกันแรงดันไฟฟ้าที่เชื่อถือได้
2024-05-15
ไม่โดยตรงP-channel และ n-channel mosfets เปิดและปิดในรูปแบบตรงกันข้ามช่องทาง P เปิดเมื่อประตูต่ำกว่าแหล่งที่มาในขณะที่ N-channel ต้องการประตูให้สูงขึ้นคุณต้องปรับวงจรให้ตรงกัน
คุณต้องทำให้แรงดันไฟฟ้าเป็นลบมากกว่าแหล่งที่มาโดยปกติแล้วควรต่ำกว่าพินต้นทาง 2 ถึง 10 โวลต์
อาจเป็นเพราะแรงดันเกตไม่สูงพอเมื่อเทียบกับแหล่งที่มานอกจากนี้ตรวจสอบการชาร์จที่เหลืออยู่ที่ประตูหรือความเสียหายที่ทำให้กระแสไฟฟ้าเล็กรั่วไหลระหว่างหมุด
ใช่.ตัวต้านทานขนาดเล็ก (10 ถึง 100 โอห์ม) ช่วยชะลอการสลับลงพอที่จะป้องกันความเสียหายจากการเปลี่ยนแปลงในปัจจุบันอย่างฉับพลันนอกจากนี้ยังปกป้องสัญญาณควบคุมของคุณ
หมายความว่าคุณกำลังวาง MOSFET ระหว่างแหล่งจ่ายไฟที่เป็นบวกและโหลดของคุณp-channel mosfets นั้นยอดเยี่ยมสำหรับสิ่งนี้เพราะพวกเขาเปิดเมื่อประตูถูกดึงต่ำกว่าสายไฟ
