การสำรวจคุณสมบัติและแอพพลิเคชั่นของไมโครคอนโทรลเลอร์ STM8S103F3P6
2024-08-02 5561

แคตตาล็อก

ไมโครคอนโทรลเลอร์ STM8S103F3P6 คืออะไร?

ที่ STM8S103F3P6 เป็นไมโครคอนโทรลเลอร์ขนาด 8 บิตที่ผลิตโดย STMICROELTRONICS ซึ่งมีชื่อเสียงในด้านการทำงานที่น่าประทับใจและการรวมเข้าด้วยกันอย่างราบรื่นอุปกรณ์ขนาดกะทัดรัดนี้มาพร้อมกับรูปแบบการติดตั้งอุปกรณ์ที่ติดตั้งบนพื้นผิว (SMD) โดยรวมแกนกลางและอุปกรณ์ต่อพ่วงที่ผลิตอย่างพิถีพิถันโดยใช้เทคโนโลยีที่ทันสมัยด้วยความถี่นาฬิกา 16 MHz STM8S103F3P6 มีความสามารถ I/O ที่แข็งแกร่งทำให้มั่นใจได้ว่าการประมวลผลและการจัดการข้อมูลที่มีประสิทธิภาพตัวจับเวลาสุนัขเฝ้าบ้านอิสระพร้อมกับแหล่งนาฬิกาและระบบรักษาความปลอดภัยนาฬิกาอิสระรับประกันประสิทธิภาพของอุปกรณ์ที่ดีที่สุดและความยืดหยุ่นต่อการหยุดชะงักที่อาจเกิดขึ้น

หนึ่งในคุณสมบัติที่โดดเด่นคือหน่วยความจำแฟลชซึ่งให้ที่เก็บข้อมูลที่ไม่ระเหยสำหรับรหัสและข้อมูลด้วยช่วงแรงดันไฟฟ้าในการทำงานที่ครอบคลุมตั้งแต่ 2.95 V ถึง 5.5 V ไมโครคอนโทรลเลอร์นี้มีความหลากหลายและปรับให้เข้ากับแอปพลิเคชันต่างๆนอกจากนี้ยังมีช่วงอุณหภูมิที่ใช้งานได้ที่อุณหภูมิ -40 ° C ถึง 85 ° C ทำให้เหมาะสำหรับการปรับใช้ในสภาพแวดล้อมที่หลากหลาย

ทดแทนและเทียบเท่า

• MSP430G2353

• PIC16LF18444T

- STM8S103F3P3

- STM8S103F3P3TR

- STM8S103F3P6TR

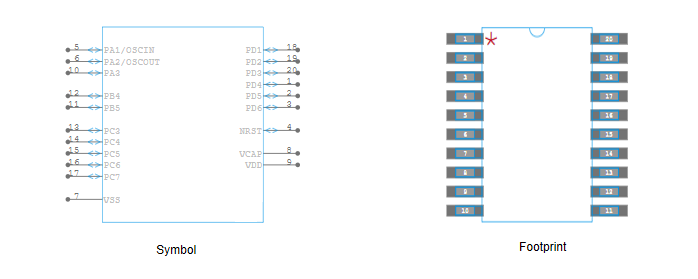

สัญลักษณ์และรอยเท้าของ STM8S103F3P6

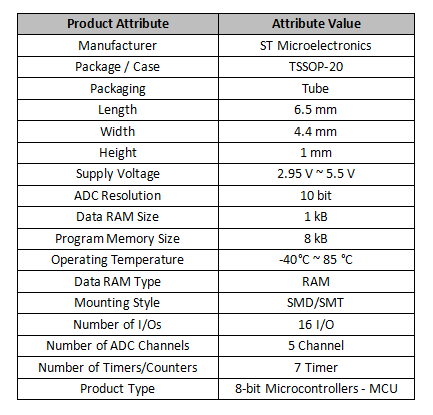

พารามิเตอร์ทางเทคนิคของ STM8S103F3P6

คุณสมบัติของ STM8S103F3P6

การใช้พลังงานต่ำ: มีโหมดการใช้พลังงานต่ำให้เลือกมากมายรวมถึงโหมดว่างโหมดสลีปโหมดสลีปลึกและโหมดปิดซึ่งสามารถยืดอายุการใช้งานแบตเตอรี่และประหยัดพลังงานได้อย่างมีประสิทธิภาพ

ประสิทธิภาพสูง: มันใช้สถาปัตยกรรม STM8 ที่มีประสิทธิภาพสูงซึ่งช่วยให้ความถี่ในการทำงานสูงถึง 16MHz ซึ่งช่วยปรับปรุงความเร็วในการดำเนินการตามคำสั่งอย่างมากและให้ความสามารถในการคำนวณที่มีประสิทธิภาพมากขึ้นสำหรับแอปพลิเคชันของเรา

อินเทอร์เฟซการสื่อสารที่หลากหลาย: รองรับอินเทอร์เฟซการสื่อสารที่หลากหลายรวมถึง SPI (อินเทอร์เฟซต่อพ่วงอนุกรม), I2C และ UARTผ่านอินเทอร์เฟซเหล่านี้สามารถสื่อสารและโต้ตอบกับอุปกรณ์ภายนอกได้อย่างง่ายดายเพื่อให้ได้ฟังก์ชั่นและแอปพลิเคชันมากขึ้น

อุปกรณ์ต่อพ่วงที่อุดมสมบูรณ์: ไมโครคอนโทรลเลอร์ STM8S103F3P6 มีทรัพยากรอุปกรณ์ต่อพ่วงมากมายรวมถึงหน่วยความจำแฟลช 16KB และหน่วยความจำ RAM 1KB รวมถึงอินเทอร์เฟซที่ใช้กันทั่วไปเช่นหมุด GPIO ตัวจับเวลาและ UARTความหลากหลายของอุปกรณ์ต่อพ่วงเหล่านี้ทำให้อุปกรณ์เหมาะสำหรับสถานการณ์แอปพลิเคชันต่างๆและสามารถตอบสนองความต้องการของสาขาและอุตสาหกรรมที่แตกต่างกันไม่ว่าจะเป็นการควบคุมอุตสาหกรรม, บ้านอัจฉริยะหรือระบบฝังตัว STM8S103F3P6 สามารถให้การสนับสนุนได้

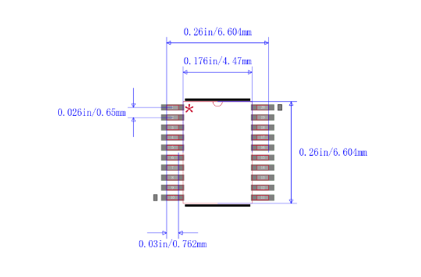

ขนาดและแพ็คเกจของ STM8S103F3P6

STM8S103F3P6 บรรจุในแพ็คเกจเล็ก ๆ ที่หดตัวเล็ก ๆ (TSSOP) และมี 20 พินระยะห่างของร่างกายและตะกั่วมีขนาดเล็กกว่าแพ็คเกจ SOIC มาตรฐานคุณสมบัติทั่วไปของ TSSOP คือการก่อตัวของพินรอบ ๆ ชิปที่บรรจุซึ่งทำให้เหมาะสำหรับการติดตั้งสายไฟบน PCB โดยใช้เทคโนโลยี SMTเมื่อใช้แพ็คเกจ TSSOP พารามิเตอร์กาฝาก (การรบกวนแรงดันไฟฟ้าเอาท์พุทที่เกิดจากการเปลี่ยนแปลงครั้งใหญ่ในปัจจุบัน) มีขนาดเล็กลงดังนั้นจึงเหมาะสำหรับการใช้งานความถี่สูงแพ็คเกจประเภทนี้สะดวกกว่าในการทำงานและมีความน่าเชื่อถือสูงกว่า

แพ็คเกจ TSSOP มีคุณสมบัติดังต่อไปนี้:

•ระยะห่างพินขนาดเล็ก: ระยะห่างของพินโดยทั่วไปคือ 0.5 มม. หรือ 0.65 มม.ผ่านการออกแบบแท่งทองแดงแผงวงจรสามารถวางอุปกรณ์เพิ่มเติมบนแผงวงจรที่มีพื้นที่และขนาดเดียวกัน

•ขอบเขตที่กว้างของแอปพลิเคชัน: สามารถนำไปใช้กับฟิลด์แอปพลิเคชันต่างๆเช่นไมโครคอนโทรลเลอร์, DSP, ชิปหน่วยความจำและชิปจ่ายไฟ

•จำนวนพินสูง: จำนวนพินโดยทั่วไปประมาณ 20 ถึง 64 ซึ่งสามารถปฏิบัติตามข้อกำหนดการรวมชิปบางอย่าง

•ขนาดแพ็คเกจขนาดเล็ก: เมื่อเทียบกับแพ็คเกจขนาดเล็กทั่วไป (SO) ขนาดแพ็คเกจของมันมีขนาดเล็กกว่าความหนาบางลงและปริมาตรมีขนาดเล็กลงทำให้เหมาะสำหรับบรรจุภัณฑ์ของวงจรรวมความหนาแน่นสูง

•ประสิทธิภาพสูง: ใช้เทคโนโลยีการยึดพื้นผิวมีค่าการนำไฟฟ้าที่ดีและความต้านทานการกัดกร่อนและสามารถตอบสนองความต้องการพิเศษเช่นความเร็วสูงความถี่สูงการย่อขนาดและอื่น ๆ

ลักษณะทางไฟฟ้าของ STM8S103F3P6

เงื่อนไขพารามิเตอร์

แรงดันไฟฟ้าทั้งหมดจะถูกอ้างถึง VSS

ขีด จำกัด ขั้นต่ำและสูงสุด

ค่าต่ำสุดและค่าสูงสุดได้รับการรับประกันภายใต้เงื่อนไขที่ไม่พึงประสงค์มากที่สุดครอบคลุมอุณหภูมิแวดล้อมแรงดันไฟฟ้าและความถี่การรับประกันเหล่านี้จะถูกสร้างขึ้นผ่านการทดสอบการผลิตอย่างเข้มงวดที่ดำเนินการบน 100% ของอุปกรณ์ดำเนินการที่อุณหภูมิโดยรอบของ TA = 25 ° C และ TA = TAMAX (ตามที่กำหนดโดยช่วงอุณหภูมิที่เลือก)

ค่าตามผลลัพธ์การจำแนกลักษณะการจำลองการออกแบบและ/หรือลักษณะทางเทคโนโลยีมีการระบุไว้ในเชิงอรรถของตารางและไม่ได้ผ่านการทดสอบการผลิตเกี่ยวกับการจำแนกลักษณะค่าต่ำสุดและค่าสูงสุดที่เกี่ยวข้องกับการประเมินตัวอย่างและหมายถึงค่าเฉลี่ยที่มีช่วงบวกหรือลบสามเท่าของค่าเบี่ยงเบนมาตรฐาน (เฉลี่ย±3σ)

ค่าทั่วไป

เว้นแต่จะระบุไว้อย่างชัดเจนเป็นอย่างอื่นข้อมูลมาตรฐานจะถูกสร้างขึ้นด้วย TA = 25 ° C, VDD = 5 V. ค่าเหล่านี้มีให้เพียงการอ้างอิงการออกแบบเท่านั้นและยังไม่ผ่านการทดสอบ

ความแม่นยำทั่วไปของค่า ADC ถูกสร้างขึ้นผ่านการจำแนกลักษณะของชุดตัวอย่างจากล็อตการแพร่กระจายมาตรฐานในช่วงอุณหภูมิที่สมบูรณ์ในบริบทนี้ 95% ของอุปกรณ์แสดงข้อผิดพลาดภายในค่าที่ระบุ (หมายถึง±2σ)

เส้นโค้งทั่วไป

กราฟมาตรฐานทั้งหมดนั้นมีไว้เพื่อการอ้างอิงการออกแบบเท่านั้นและยังไม่ได้ระบุไว้

การจัดอันดับสูงสุดแน่นอน

เกินการจัดอันดับสูงสุดที่ระบุไว้อาจส่งผลให้เกิดความเสียหายอย่างถาวรกับอุปกรณ์การให้คะแนนเหล่านี้บ่งบอกถึงข้อ จำกัด ของความเครียดที่อุปกรณ์สามารถทนได้และไม่ได้บอกเป็นนัย ๆ ว่าอุปกรณ์จะทำงานได้อย่างถูกต้องภายใต้เงื่อนไขเหล่านี้การสัมผัสกับเงื่อนไขที่หรือใกล้กับการจัดอันดับสูงสุดอาจส่งผลเสียต่อความน่าเชื่อถือของอุปกรณ์

โปรไฟล์ภารกิจของอุปกรณ์ซึ่งสรุปเงื่อนไขแอปพลิเคชันของตนซึ่งเป็นไปตามมาตรฐานคุณสมบัติ JEDEC JESD47 พร้อมโปรไฟล์ภารกิจเพิ่มเติมตามคำขอ

เงื่อนไขการดำเนินงาน

ตัวเก็บประจุภายนอก VCAP

เพื่อให้ได้ความเสถียรสำหรับตัวควบคุมหลักตัวเก็บประจุภายนอกที่มีป้ายกำกับ CEXT ควรเชื่อมต่อกับพิน VCAPจำเป็นอย่างยิ่งที่จะต้องตรวจสอบให้แน่ใจว่าการเหนี่ยวนำซีรีส์ยังคงต่ำกว่า 15 NH

จัดหาลักษณะปัจจุบัน

การบริโภคในปัจจุบันถูกวัดตามที่แสดงในภาพต่อไปนี้

ปริมาณการใช้ปัจจุบันทั้งหมดในโหมดรัน

MCU อยู่ภายใต้เงื่อนไขดังต่อไปนี้:

•อุปกรณ์ต่อพ่วงทั้งหมดถูกปิดใช้งาน (นาฬิกาหยุดโดยการลงทะเบียนนาฬิการอบนอก) ยกเว้นหากกล่าวถึงอย่างชัดเจน

•หมุด I/O ทั้งหมดในโหมดอินพุตที่มีค่าคงที่ที่ VDD หรือ VSS (ไม่มีโหลด)

ขึ้นอยู่กับเงื่อนไขการดำเนินงานทั่วไปสำหรับ VDD และ TA

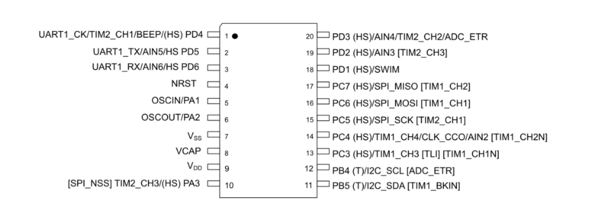

การกำหนดค่า Pinout ของ STM8S103F3P6

STM8S103F3P6 มี 20 พินชื่อ PIN และฟังก์ชั่นของมันมีดังนี้:

pin1 (pd4/ beep/ tim2_ ch1/ uart1 _ck): พอร์ต D4

PIN2 (PD5/ AIN5/ UART1 _TX): พอร์ต D5

PIN3 (PD6/ AIN6/ UART1 _RX): พอร์ต D6

PIN4 (NRST): รีเซ็ต

PIN5 (PA1/OSCIN): พอร์ต A1

PIN6 (PA2/OSCOUT): พอร์ต A2

Pin7 (VSS): Digital Ground

PIN8 (VCAP): 1.8 V ตัวเก็บประจุตัวควบคุม

PIN9 (VDD): แหล่งจ่ายไฟดิจิตอล

PIN10 (PA3/ TIM2_ CH3 [SPI_ NSS]): พอร์ต A3

pin11 (pb5/ i2c_ sda [tim1_ bkin]): พอร์ต B5

PIN12 (PB4/ I2C_ SCL): พอร์ต B4

PIN13 (PC3/ TIM1_CH3 [TLI] [TIM1_ CH1N]): พอร์ต C3

PIN14 (PC4/ CLK_CCO/ TIM1_ CH4/ AIN2/ [TIM1_ CH2N]): พอร์ต C4

PIN15 (PC5/ SPI_SCK [TIM2_ CH1]): พอร์ต C5

PIN16 (PC6/ SPI_MOSI [TIM1_ CH1]): พอร์ต C6

PIN17 (PC7/ SPI_MISO [TIM1_ CH2]): พอร์ต C7

PIN18 (PD1/ ว่ายน้ำ): พอร์ต D1

PIN19 (PD2/ AIN3/ [TIM2_ CH3]): พอร์ต D2

PIN20 (PD3/ AIN4/ TIM2_ CH2/ ADC_ ETR): พอร์ต D3

ดังที่แสดงในรูปด้านบนชิป STM8S103F3P6 มีหมุด I/O มากถึง 16 ตัวซึ่งสามารถใช้เพื่อวัตถุประสงค์ที่หลากหลายเช่น GPIO, ส่วนต่อพ่วงส่วนต่อพ่วง, ADC ฯลฯ พิน I/O เป็นสองทิศทางและสามารถเป็นได้ใช้เป็นหมุดอินพุตเพื่ออ่านสัญญาณภายนอกหรือเป็นพินเอาท์พุทเพื่อส่งสัญญาณไปยังอุปกรณ์ภายนอกนอกจากนี้ I/O PIN แต่ละอันสามารถกำหนดเวกเตอร์ขัดจังหวะได้อย่างอิสระเพื่ออำนวยความสะดวกในการประมวลผลการขัดจังหวะที่แม่นยำเมื่อเกิดขึ้น

แอปพลิเคชันของ STM8S103F3P6

•ระบบอัตโนมัติ: ไมโครคอนโทรลเลอร์นี้สามารถใช้ในระบบอัตโนมัติเช่นม่านไฟฟ้าระบบควบคุมการเข้าถึงการควบคุมอุณหภูมิและการควบคุมแสง

•แอปพลิเคชัน IoT (Internet of Things): หากเราต้องการพัฒนาอุปกรณ์ IoT สามารถใช้เป็นคอนโทรลเลอร์สำหรับโหนด IoT เพื่อเชื่อมต่อและควบคุมเซ็นเซอร์และโมดูลการสื่อสารต่างๆ

•อุปกรณ์อิเล็กทรอนิกส์ส่วนบุคคล: ใช้ในกล้องดิจิตอลผู้เล่น MP3 และ MP4 คอนโซลเกมอิเล็กทรอนิกส์ ฯลฯ

•อุปกรณ์อิเล็กทรอนิกส์: ใช้ในการพัฒนาอุปกรณ์อิเล็กทรอนิกส์ต่างๆ

เช่นของเล่นอิเล็กทรอนิกส์, รีโมทคอนโทรลเครื่องคิดเลขขนาดเล็ก ฯลฯ

•สนามอุตสาหกรรม: ใช้ใน PLC, ตัวควบคุมอุตสาหกรรม, กระบวนการอัตโนมัติกระบวนการและอุปกรณ์ควบคุมอัตโนมัติของเรือ ฯลฯ

•การเก็บข้อมูลและอินเทอร์เฟซเซ็นเซอร์: ใช้เพื่อตรวจสอบสภาพแวดล้อมและรวบรวมข้อมูลหรือเพื่อเชื่อมต่อเซ็นเซอร์ต่างๆเช่นเซ็นเซอร์แสงเซ็นเซอร์อุณหภูมิและเซ็นเซอร์ความชื้น

•ระบบควบคุมแบบฝังตัว: ใช้ในการออกแบบระบบควบคุมแบบฝังตัวที่หลากหลายเช่นเครื่องใช้ในครัวเรือนอุปกรณ์อุตสาหกรรมเครื่องมือไฟฟ้า ฯลฯ กำลังการประมวลผล 8 บิตนั้นเพียงพอสำหรับงานควบคุมที่เรียบง่ายจำนวนมาก

คำถามที่พบบ่อย [คำถามที่พบบ่อย]

1. STM8S103F3P6 คืออะไร?

STM8S103F3P6 เป็นชิปไมโครคอนโทรลเลอร์ที่พัฒนาโดย STMicroelectronicsมันเป็นของตระกูล STM8 ของไมโครคอนโทรลเลอร์ 8 บิตและใช้กันอย่างแพร่หลายในระบบฝังตัวและแอปพลิเคชัน IoT ที่หลากหลาย

2. สเป็คของ STM8S103F3P6 คืออะไร?

STM8S103F3P6 หน่วยไมโครคอนโทรลเลอร์มี 640 บิต ROM, ADC 640 บิต, ADC ขนาด 10 บิต, 1KB RAM และขนาดหน่วยความจำของโปรแกรม 8KB

3. การเปลี่ยนและเทียบเท่า STM8S103F3P6 คืออะไร?

เราสามารถแทนที่ STM8S103F3P6 ด้วย MSP430G2353, PIC16LF18444T, STM8S103F3P3, STM8S103F3P3TR หรือ STM8S103F3P6TR

4. STM8S103F3P6 เหมาะสำหรับการใช้งานที่ใช้พลังงานต่ำหรือไม่?

ใช่ STM8S103F3P6 ได้รับการออกแบบมาพร้อมกับคุณสมบัติที่ใช้พลังงานต่ำและสามารถใช้ในการใช้งานที่ใช้พลังงานจากแบตเตอรี่หรือพลังงานต่ำซึ่งเป็นสิ่งจำเป็น

5. คุณสมบัติสำคัญของ STM8S103F3P6 คืออะไร?

คุณสมบัติที่สำคัญบางอย่างของ STM8S103F3P6 รวมถึงหมุด/อินพุต/เอาต์พุตวัตถุประสงค์ทั่วไป), UART (ตัวรับสัญญาณอะซิงโครนัสสากล) การสื่อสาร, การสื่อสาร I2C (วงจรระหว่างการรวม), การสื่อสาร SPI
