Breadboards: โครงสร้างชิ้นส่วนและเคล็ดลับการใช้งาน
2025-06-04 9765

Breadboards ช่วยให้คุณสร้างและทดสอบวงจรโดยไม่ต้องบัดกรีในบทความนี้คุณจะได้เรียนรู้วิธีการทำงานของเขียงหั่นขนมชิ้นส่วนใดที่คุณสามารถใช้งานได้และวิธีหลีกเลี่ยงปัญหาทั่วไป

แคตตาล็อก

ภาพรวมของกระดานห้อยราคา

เขียงหั่นขนมเป็นกระดานสี่เหลี่ยมที่มีกริดของรูที่ใช้ในการสร้างและทดสอบวงจรโดยไม่ต้องบัดกรีข้างในมีแถบโลหะที่เชื่อมต่อแถวหรือคอลัมน์ของรูช่วยให้ส่วนประกอบอิเล็กทรอนิกส์สามารถแทรกและเชื่อมต่อได้อย่างง่ายดาย

ขนมปังมีส่วนร่วมสามารถนำกลับมาใช้ซ้ำได้และมีขนาดต่าง ๆพวกเขามักจะมีพื้นที่ส่วนกลางสำหรับส่วนประกอบและรางด้านข้างสำหรับการกระจายพลังงานBreadboards นำเสนอวิธีที่ไม่ถาวรและสามารถนำกลับมาใช้ใหม่ได้ในการทดสอบแนวคิดวงจรพวกเขาดีที่สุดสำหรับการทดลองกับเลย์เอาต์ก่อนที่จะทำแบบบัดกรีหรือการออกแบบที่ใช้ PCB

โครงร่างโครงสร้างกระดานหัตถ์

รูปที่ 1: เค้าโครงโครงสร้างของเขียงหั่นขนม

รูปแบบการเข้ารหัสนี้ช่วยให้คุณเห็นว่าจะวางชิ้นส่วนที่ใดเมื่อสร้างวงจรมันมีสามส่วนหลัก: แถบรถบัสแถบเทอร์มินัลและการรองรับการจุ่มแถบรถบัสอยู่ด้านข้างและใช้เพื่อเชื่อมต่อพลังงานด้านหนึ่งมักจะเป็นแรงดันไฟฟ้าบวกและอีกด้านหนึ่งสำหรับแรงดันพื้นดินหรือลบ

แถบเทอร์มินัลอยู่ตรงกลางคุณวางชิ้นส่วนส่วนใหญ่ของคุณไว้ในแถวเหล่านี้เช่นตัวต้านทานและไฟ LEDหลุมในแต่ละแถวเชื่อมต่อกันดังนั้นไฟฟ้าสามารถไหลได้ระหว่างพวกเขาการสนับสนุนการจุ่มคือช่องว่างในศูนย์มันแยกด้านซ้ายและขวาของแถบขั้วช่องว่างนี้ทำขึ้นเพื่อให้พอดีกับชิปที่มีหมุดทั้งสองด้าน

ส่วนประกอบที่ใช้บนเขียงหั่นขนม

รูปที่ 2: ส่วนประกอบที่ใช้บนเขียงหั่นขนม

ภาพนี้แสดงส่วนประกอบอิเล็กทรอนิกส์ทั่วไปที่วางอยู่บนเขียงหั่นขนมแต่ละคนมีบทบาทที่แตกต่างกันในวงจรและพอดีกับรูของบอร์ดเพื่อการเชื่อมต่อที่ง่าย

•ตัวต้านทานใช้เพื่อควบคุมการไหลของกระแสไฟฟ้าช่วยปกป้องชิ้นส่วนอื่น ๆ จากการรับกระแสมากเกินไป

•ตัวเก็บประจุเก็บและปล่อยพลังงานไฟฟ้ามันมักจะใช้เพื่อทำให้การเปลี่ยนแปลงแรงดันไฟฟ้าราบรื่นในวงจร

•ไฟ LED จะสว่างขึ้นเมื่อกระแสไหลผ่านมันใช้งานได้ในทิศทางเดียวเท่านั้นดังนั้นจึงต้องวางวิธีที่ถูกต้อง

• IC เป็นชิปที่มีชิ้นส่วนเล็ก ๆ มากมายภายในมันพอดีกับช่องว่างกลางเพื่อให้แต่ละพินสามารถเชื่อมต่อกับแถวที่แตกต่างกัน

โมดูลที่เข้ากันได้กับ Breadboard

โมดูลเซ็นเซอร์

เหล่านี้รวมถึงเซ็นเซอร์อุณหภูมิเครื่องตรวจจับการเคลื่อนไหวและแสงพวกเขาใช้ในการตรวจจับสภาพแวดล้อมและป้อนข้อมูลไปยังไมโครคอนโทรลเลอร์

แสดงโมดูล

จอแสดงผลขนาดเล็กเช่นจอแสดงผล OLED, LCD และ 7 ส่วนสามารถเชื่อมต่อเพื่อแสดงเอาต์พุตเช่นอุณหภูมิเวลาหรือค่าการดีบัก

โมดูลการสื่อสาร

โมดูลเช่นบลูทู ธ , Wi-Fi และ RF Transmitters/ตัวรับสัญญาณช่วยให้โครงการ Breadboard ของคุณสื่อสารแบบไร้สายหรือกับอุปกรณ์อื่น ๆ

โมดูลรีเลย์และเอาต์พุต

โมดูลรีเลย์ช่วยควบคุมอุปกรณ์พลังงานสูงโดยใช้สัญญาณพลังงานต่ำโมดูลเอาท์พุทยังรวมถึงเสียงอึกทึกและมอเตอร์สั่นสะเทือนสำหรับการส่งสัญญาณ

โมดูลแหล่งจ่ายไฟ

ปลั๊กเหล่านี้เข้ากับรางพลังงานของเขียงหั่นขนมและให้แรงดันไฟฟ้าที่เลือกได้ (โดยปกติ 3.3V หรือ 5V) จากแหล่ง USB หรือ DC

บอร์ดไมโครคอนโทรลเลอร์

บอร์ดขนาดเล็กเช่น Arduino Nano, ESP8266 และ ESP32 DEV บอร์ดมักจะเข้ากันได้พวกเขาทำหน้าที่เป็นสมองของโครงการอิเล็กทรอนิกส์หลายโครงการ

อุปกรณ์เสริมกระดานเพื่อปรับปรุงการสร้างต้นแบบ

สายจัมเปอร์

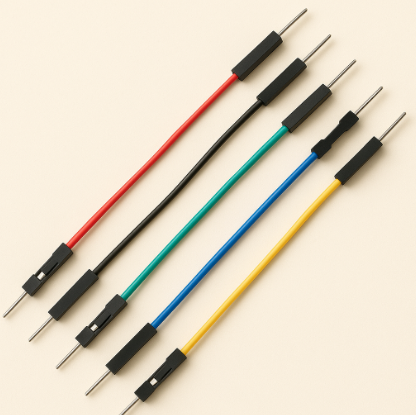

รูปที่ 3: สายจัมเปอร์

สายจัมเปอร์เป็นสายไฟที่ยืดหยุ่นที่ใช้เชื่อมโยงจุดต่าง ๆ บนเขียงหั่นขนมพวกเขามีความยาวและประเภทต่าง ๆ เช่นชายต่อชายชายต่อหญิงและหญิงถึงหญิงการใช้สายไฟรหัสสีช่วยระบุสัญญาณพื้นดินและสายไฟได้ง่ายขึ้น

โมดูลแหล่งจ่ายไฟ

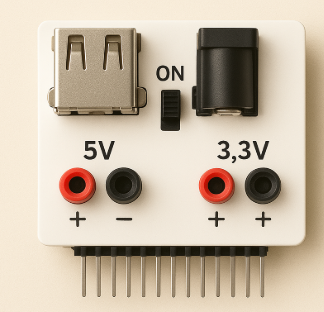

รูปที่ 4: โมดูลแหล่งจ่ายไฟ Breadboard

โมดูลเหล่านี้เสียบเข้ากับรางไฟของ Breadboard โดยตรงและส่งมอบพลังงาน 3.3V หรือ 5V ที่มั่นคงพวกเขามักจะมีอินพุตแจ็ค USB หรือ DC Barrel และมักจะมาพร้อมกับสวิตช์สลับเพื่อเปิดหรือปิดเครื่องสิ่งนี้ทำให้การเปิดวงจรของคุณอย่างรวดเร็วและสะดวกสบาย

อะแดปเตอร์ Breadboard-to-Module

รูปที่ 5: อะแดปเตอร์ Breadboard-to-Module

ส่วนประกอบบางอย่างเช่นเซ็นเซอร์หรือจอแสดงผลอาจไม่สอดคล้องกับระยะห่างของกระดานห้อยค้นมาตรฐานอะแดปเตอร์แปลงสิ่งเหล่านี้ให้เป็นรูปแบบที่เป็นมิตรกับน้ำพุ

โพสต์ที่มีผลผูกพันและแจ็คกล้วย

รูปที่ 6: โพสต์ที่มีผลผูกพันและแจ็คกล้วย

ใช้สำหรับการเชื่อมต่ออุปกรณ์ภายนอกเช่นแหล่งจ่ายไฟหรือมัลติมิเตอร์โพสต์ที่มีผลผูกพันเป็นวิธีที่มั่นคงและเชื่อถือได้ในการนำแรงดันไฟฟ้าภายนอกหรือเครื่องมือทดสอบเข้าสู่สภาพแวดล้อมการเข้ารหัสของคุณ

ชุดจัดเก็บส่วนประกอบ

รูปที่ 7: ชุดจัดเก็บส่วนประกอบ

ระบบจัดเก็บข้อมูลที่ดีช่วยให้พื้นที่ทำงานของคุณเป็นระเบียบและชิ้นส่วนหาง่ายชุดอุปกรณ์มักจะรวมถึงช่องที่จัดระเบียบสำหรับตัวต้านทานตัวเก็บประจุทรานซิสเตอร์และ ICS ช่วยให้คุณสามารถสร้างได้เร็วขึ้นโดยไม่สูญเสียชิ้นส่วน

สายไฟจัมเปอร์ Breadboard ประเภทต่าง ๆ

รูปที่ 8: สายจัมเปอร์กระดานข่าวประเภทต่าง ๆ

สายชายต่อชาย

เหล่านี้เป็นสายจัมเปอร์ที่ใช้ในการขนมปังพวกเขาเชื่อมต่อสองจุดโดยตรงบนเขียงหั่นขนมหรือจากเขียงหั่นขนมไปยังส่วนหัวโมดูลหรือพิน

สายชายถึงหญิง

สายไฟเหล่านี้ใช้เมื่อเชื่อมต่อเขียงหั่นขนมกับโมดูลหรือเซ็นเซอร์ที่มีหมุดตัวผู้ปลายด้านหนึ่งเข้าไปในเขียงหั่นขนมในขณะที่ปลายผู้หญิงติดอยู่กับอุปกรณ์

สายหญิงถึงหญิง

สิ่งเหล่านี้มีประโยชน์สำหรับการเชื่อมโยงสองโมดูลที่ทั้งคู่มีส่วนหัวชายพวกเขามักจะใช้ในการตั้งค่า Arduino หรือ Raspberry Pi ที่ส่วนประกอบเชื่อมต่อโดยตรง

สายไฟแกนแข็ง preformed

สายจัมเปอร์เหล่านี้มีความเข้มงวดและมีรูปร่างทำให้ดีที่สุดสำหรับการสร้างวงจรที่เรียบร้อยและมีโครงสร้างพวกเขามักจะขายในความยาวสารพันที่มีการถอดและงอ

สายดูปองต์ที่ยืดหยุ่น

เหล่านี้เป็นสายไฟที่นุ่มและหุ้มฉนวนพร้อมขั้วต่อ PIN ที่ทำให้ชุดวงจรเร็วขึ้นพวกเขาสามารถนำกลับมาใช้ซ้ำได้และรวมอยู่ในชุดอุปกรณ์อิเล็กทรอนิกส์

ชุดลวดสี

สายจัมเปอร์รหัสสีช่วยจัดระเบียบการเชื่อมต่อวงจรสีแดงใช้สำหรับพลังงานสีดำสำหรับพื้นดินและสีอื่น ๆ สำหรับสัญญาณที่แตกต่างกันเพื่อปรับปรุงความชัดเจนและลดความผิดพลาด

รายการที่เป็นประโยชน์สำหรับการขนมปังที่ดีกว่า

แผ่นกาวและเทปโฟม

แผ่นรองกาวหรือเทปโฟมสองด้านมักใช้ในการติดตั้งเขียงหั่นขนมของคุณลงบนพื้นผิวที่มั่นคงสิ่งนี้ป้องกันไม่ให้เลื่อนไปรอบ ๆ ในขณะที่คุณแทรกหรือลบส่วนประกอบเทปโฟมยังเพิ่มการกระแทกเล็กน้อยเพื่อป้องกันพื้นผิวด้านล่าง

ท่อความร้อนกระแทกและฉลากลวด

ท่อความร้อนแบบชราใช้ในการครอบคลุมและป้องกันการเชื่อมต่อสายไฟเมื่อถ่ายโอนเค้าโครงเขียงหั่นขนมปังของคุณไปยังการตั้งค่าถาวรมากขึ้นฉลากลวดช่วยให้คุณติดตามสายสัญญาณและการเชื่อมต่อพลังงานลดความสับสนในวงจร

ปากกานำไฟฟ้าและคลิปทดสอบ

ปากกานำไฟฟ้าช่วยให้คุณสามารถวาดเส้นทางการนำไฟฟ้าชั่วคราวบนกระดาษหรือบอร์ดต้นแบบสำหรับการทดสอบคลิปทดสอบช่วยให้คุณแนบโพรบหรือนำไปสู่ขาส่วนประกอบเฉพาะโดยไม่รบกวนส่วนที่เหลือของวงจร

วิธีการเลือกหั่นขนมปังที่ถูกต้อง

•ขนาดและจำนวนหลุม - ขนมปังขนมปังมีขนาดแตกต่างกันตรวจสอบให้แน่ใจว่าสิ่งที่คุณเลือกมีพื้นที่เพียงพอสำหรับโครงการของคุณ

•การเชื่อมต่อที่ดีภายในหลุม - โลหะภายในแต่ละหลุมควรมีสายไฟและชิ้นส่วนให้แน่นสิ่งนี้ช่วยให้วงจรของคุณทำงานได้โดยไม่มีปัญหา

•รางไฟฟ้าที่คุณสามารถเคลื่อนย้ายได้ - ขนมปังขนมปังบางแห่งมีรางด้านข้างที่สามารถถอดออกหรือเคลื่อนย้ายได้สิ่งนี้สามารถช่วยได้เมื่อคุณต้องการพอดีกับบอร์ดมากขึ้นด้วยกัน

•พลาสติกด้านนอกที่แข็งแรง - บอร์ดควรรู้สึกแน่นและไม่โค้งงอได้ง่ายสิ่งนี้จะช่วยให้มันอยู่ได้นานขึ้นและทำให้ชิ้นส่วนของคุณอยู่ในตำแหน่ง

•ทำงานร่วมกับสายไฟและชิ้นส่วนของคุณ - ชิ้นส่วนส่วนใหญ่พอดีกับขนมปังขนมปังที่มีระยะห่างมาตรฐานเพียงตรวจสอบให้แน่ใจว่าสายไฟและโมดูลของคุณตรงกับรูบนกระดาน

ความผิดพลาดในการระดมทุนทั่วไปและวิธีหลีกเลี่ยง

ใช้ขนมปังเก่าหรือเสียหาย

หากเขียงหั่นขนมของคุณมีรูหลวมหรือสึกหรอมันอาจไม่ถือสายไว้แน่นสิ่งนี้สามารถนำไปสู่การเชื่อมต่อที่ไม่ดีหรือชิ้นส่วนที่หลุดออกมาในขณะที่คุณกำลังทดสอบ

ข้ามการตรวจสอบพลังงานก่อนเปิดใช้งาน

ตรวจสอบอีกครั้งเสมอที่สายไฟของคุณไปหากคุณเชื่อมต่อสิ่งที่ผิดวิธีคุณอาจทำลายชิ้นส่วนหรือทำให้วงจรทั้งหมดหยุดทำงาน

วางชิ้นส่วนย้อนหลัง

บางส่วนเช่น LED หรือทรานซิสเตอร์ทำงานในทิศทางเดียวเท่านั้นระวังให้จับคู่หมุดอย่างถูกต้องเมื่อวางไว้ในกระดาน

ไม่อ่านแผ่นข้อมูล

ทุกส่วนอิเล็กทรอนิกส์มาพร้อมกับแผ่นข้อมูลที่บอกคุณว่าแต่ละพินทำอะไรการเพิกเฉยต่อสิ่งนี้อาจนำไปสู่การเชื่อมต่อที่ผิดและความสับสนมากมาย

เบียดเสียดมากเกินไป

การใช้โมดูลขนาดใหญ่หรือสายไฟมากเกินไปในพื้นที่ขนาดเล็กสามารถทำให้วงจรของคุณดูยากและยากที่จะแก้ไขพยายามกระจายสิ่งต่าง ๆ ออกไปเพื่อให้ทุกอย่างชัดเจน

บทสรุป

ขนมปังขนมปังทำให้การสร้างวงจรง่ายและปลอดภัยคุณสามารถทดสอบความคิดของคุณได้อย่างรวดเร็วด้วยส่วนที่เหมาะสมและการดูแลการเสนอขนมปังและเครื่องมือที่มีคุณภาพสามารถช่วยให้ผู้คนสร้างโครงการที่ดีขึ้นได้มากขึ้นกำลังมองหาซื้อเขียงหั่นขนม?ติดต่อเราสำหรับการกำหนดราคาและรายละเอียดหุ้นปัจจุบัน
